プロダクト細部
起源の場所: 中国
ブランド名: Pntech
証明: TUV/CE/ISO9001
モデル番号: PV1-F 1x4mm2
支払及び船積みの言葉
最小注文数量: 250m / ロール
価格: Negotiation
パッケージの詳細: カートンのサイズ42x42x22cmごとのロール500mごとの250m
受渡し時間: 3-7days
支払条件: L/C、T/T
供給の能力: 1日あたりの70000m
製品名: |
ソーラーケーブル4mm2 |
適用: |
発電所 |
コンダクター材料: |
座礁させた錫メッキされた銅 |
ケーブルOD: |
6.0mm |
構造: |
56/0.3mm |
評価される電圧: |
AC Uo/U0.6~1.0KV、DC1.8KV |
製品名: |
ソーラーケーブル4mm2 |
適用: |
発電所 |
コンダクター材料: |
座礁させた錫メッキされた銅 |
ケーブルOD: |
6.0mm |
構造: |
56/0.3mm |
評価される電圧: |
AC Uo/U0.6~1.0KV、DC1.8KV |
XLPEの二重絶縁材pv1-f発電所のための太陽pvケーブル4mm2の紫外線抵抗
PV1-Fは銅の太陽pvケーブル4mm2を錫メッキしました
コンダクター:錫メッキされた銅、VDE0295/IEC60228に従って、Class5
絶縁材:電子ビームによって架橋結合されるポリオレフィンの共重合体TUV 2PfG/1169
外装:電子ビームによって架橋結合されるポリオレフィンの共重合体TUV 2PfG/1169
わずかな電圧:AC 600/1000V DC 1000/1800V
特徴:耐熱性炎-抑制剤、UV/ozone/hydrolysis/climateの抵抗
外装色:黒いまたは顧客のrequeitによって
温度の評価:+257°Fまで+125°c -40°Fまで45°c
周囲温度:25years （+194°Fまで+90°c -40°FまでTUV） -40°c
最高の。短絡の温度:280°c、+536°F
曲げ半径:時折固定installation>4X moved>5X
| タイプ | 十字 | 繊維 | コンダクター | コンダクター | 外 | 評価される | 評価される | 重量 |
| セクション | 設計 | 直径 | 抵抗 | 直径 | 電圧 | 現在 | ||
| ² mmの | No.xのø （mm） | mm | Ω /km | mm | VAC/DC | A | Kg/km | |
| PV-1*1.5 mmの² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1*2.5 mmの² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1*4.0 mmの² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1*6.0 mmの² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
| PV-1*10.0 mmの² | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 8.5 | 1000/1800 | 98 | 155 |
| PV-1*16 mmの² | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 10.2 | 1000/1800 | 132 | 230 |
| PV-1*25 mmの² | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 |
| PV-1*35 mmの² | 35.0 | 276x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 |
耐火性ケーブルの記述:
A.適用:二重絶縁材、photovotaic発電所のための電子ビーム十字によってつながれるケーブル。
構造:錫メッキされた銅、toVDE0295/IEC60228を、Class5一致します
B.物質的な特性/標準:
1. 耐火性の性能:IEC60332-1.
2. 排煙:IEC61034;EN50268-2
3. 低い火の負荷:DIN51900
4. 承認:TUV2PfG 1169/08.2007 PV1-F。
5. 適用標準:UNE211 23;UNE20.460-5-52、ユート語C 32-502
適用:
、屋外のために適した関係配線の発電そして関連部品のための太陽電池パネルに適用される、特に。日光、反老化への抵抗、低い煙のハロゲンなしの炎-抑制材料を使用して、高い等級、より多くの安全。
| 名前 | PVケーブル |
| 製品の説明 | 屋内および屋外の太陽取付け、電気設置の、屋内および屋外、爆発傾向がある区域、工場の、産業および農業工業で広く利用された。 |
| 製品の機能 | ハロゲン、よい風邪、紫外線、抵抗力があるオゾンのない低い煙-抵抗力があり、天候-。 |
| 炎-抑制剤、抵抗および浸透の抵抗を切ります。 | |
| ケーブルの保護レベルのⅡのレベル。 | |
| 150の℃絶縁材として光起電ケーブルの放射によって、ハロゲン自由な炎-抑制剤は主要な原料が、ハロゲンなしを、無毒加えると同時に薄く樹脂、炎をhengjingハロゲンなし、無毒な変更されたポリエチレンはあります-抑制剤、熱安定装置、煙代理店、防腐剤を、肥料のような、含んでいませんハロゲン、重金属、リンを除去します。 | |
| それはROHSに合致し、絶縁抵抗は液浸の後で小さいです。 | |
| 電気 | 1. dcの抵抗:20の℃伝導性ワイヤー中心dcの抵抗の終了するケーブルは5.09 Ω/kmより大きくないです |
| 2. 絶縁抵抗:20 ℃のケーブルの終了する絶縁抵抗はより1014 Ω。Cmが、90 ℃の終了するケーブルの絶縁抵抗より少しより1011 Ω。Cmではないより少なくべきではないです | |
| 3. 外装の表面抵抗:終了するケーブル外装の表面の抵抗は109 Ωよりより少しべきではないです。 | |
| ケーブルの構造 | コンダクター:錫メッキされた銅線2.5、4、6、10、^ 16のmmの2 PV1 - F |
| 25、16および10、6、4、^ 2つのmmの2つのPVワイヤー | |
| 絶縁材:> 0.5mmは厚く低い煙およびハロゲン材料と、および顧客の指定限界に合います。 | |
| 外装:低い煙およびハロゲン自由で物質的な厚さ> 0.5mm。 | |
| 詳しい変数 | 周囲温度:- 40 ℃ | + 90 ℃ |
| コンダクターの最も高い温度:120 ℃ （短絡の温度200の℃の5つsを許可して下さい） | |
| 限られた電圧:AC0.6/1kv dc1.8kv。 |
（私達はまた2.5mm2、6mm2 10mm2および16mm2、また二重中心の単心を作り出します、
私に必要ならば直接相談して下さい）

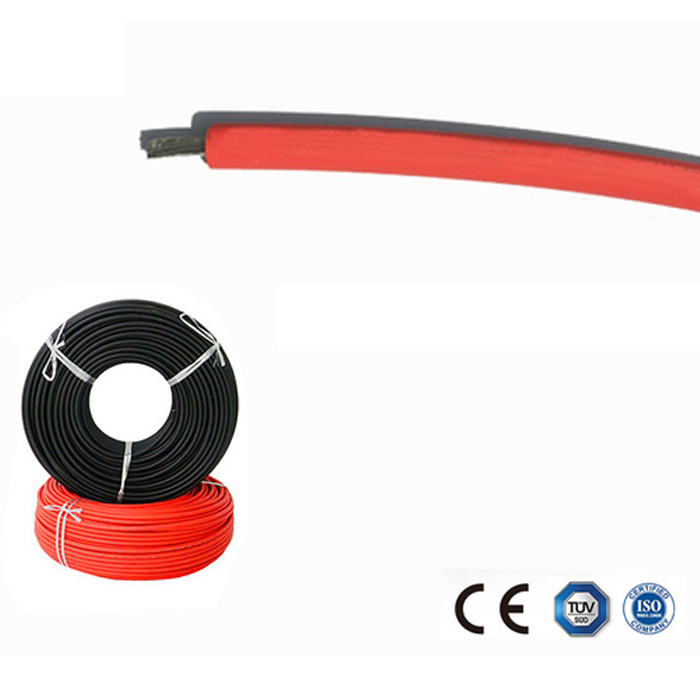

4mm2 DCの太陽ケーブルの映像
