プロダクト細部
起源の場所: 中国
ブランド名: Pntech
証明: TUV/CE/ISO9001
モデル番号: H1Z2Z2-K 1x4mm2
支払及び船積みの言葉
最小注文数量: 250m / ロール
価格: Negotiation
パッケージの詳細: ロールごとの100m、ロールごとの250m、ロールごとの500m
受渡し時間: 3-7days
支払条件: L/C、T/T
供給の能力: 1日あたりの70000m
製品名: |
太陽電池パネル ケーブル4mm |
キーワード: |
太陽電池パネル ケーブル |
ジャケット材料: |
XLPE |
コンダクター材料: |
座礁させた錫メッキされた銅 |
ケーブルOD: |
5.9mm |
抵抗: |
≤5.09 (Ω/KM) |
色: |
黒/赤 |
パッキング: |
ロールごとの250m |
製品名: |
太陽電池パネル ケーブル4mm |
キーワード: |
太陽電池パネル ケーブル |
ジャケット材料: |
XLPE |
コンダクター材料: |
座礁させた錫メッキされた銅 |
ケーブルOD: |
5.9mm |
抵抗: |
≤5.09 (Ω/KM) |
色: |
黒/赤 |
パッキング: |
ロールごとの250m |
TUVオゾン摩耗XLPEへの抵抗力がある太陽電池パネル ケーブル4mmの優秀な抵抗
H1Z2Z2-K 4mm2太陽pvの利点はTUVの黒および赤をケーブルで通信します
このプロダクトの電気および次元の特性は江南ケーブルの実験室の技術的でおよび品質保証部によって測定されます。コンダクターの抵抗、構造の質(技量)に関して性能を、次元の一貫性ケーブルで通信すれば、他の変数は出版された標準に確認され、承認されます
タイプ | 断面 | 繊維の設計 | コンダクターの直径 | コンダクターの抵抗 | 外の直径 | 評価される電圧 | 評価される流れ |
H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.4mm | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.9mm | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.7mm | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.4mm | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 9.2mm | 1500VDC | 132A |
適用:
、屋外のために適した関係配線の発電そして関連部品のための太陽電池パネルに適用される、特に。日光、反老化への抵抗、低い煙のハロゲンなしの炎-抑制材料を使用して、高い等級、より多くの安全。
顕著な利点:
1. 二重壁の絶縁材。架橋結合する電子ビーム
2. U.V、オイル、グリース、酸素およびオゾンへの優秀な抵抗
3.摩耗への優秀な抵抗
4.ハロゲンは、炎-抑制剤、低毒性放します
5.優秀な柔軟性および除去の性能
6.高い現在のcarring容量
7.承認されるTUV
名前 | PVケーブル |
製品の説明 | 屋内および屋外の太陽取付け、電気設置の、屋内および屋外、爆発傾向がある区域、工場の、産業および農業工業で広く利用された。 |
製品の機能 | ハロゲン、よい風邪、紫外線、抵抗力があるオゾンのない低い煙-抵抗力があり、天候-。 |
炎-抑制剤、抵抗および浸透の抵抗を切ります。 | |
ケーブルの保護レベルのⅡのレベル。 | |
150の℃絶縁材として光起電ケーブルの放射によって、ハロゲン自由な炎-抑制剤は主要な原料が、ハロゲンなしを、無毒加えると同時に薄く樹脂、炎をhengjingハロゲンなし、無毒な変更されたポリエチレンはあります-抑制剤、熱安定装置、煙代理店、防腐剤を、肥料のような、含んでいませんハロゲン、重金属、リンを除去します。 | |
それはROHSに合致し、絶縁抵抗は液浸の後で小さいです。 | |
電気 | 1. dcの抵抗:20の℃伝導性ワイヤー中心dcの抵抗の終了するケーブルは5.09 Ω/kmより大きくないです |
2. 絶縁抵抗:20 ℃のケーブルの終了する絶縁抵抗はより1014 Ω。Cmが、90 ℃の終了するケーブルの絶縁抵抗より少しより1011 Ω。Cmではないより少なくべきではないです | |
3. 外装の表面抵抗:終了するケーブル外装の表面の抵抗は109 Ωよりより少しべきではないです。 | |
ケーブルの構造 | コンダクター:錫メッキされた銅線2.5、4、6、10、^ 16のmmの2 PV1 - F |
25、16および10、6、4、^ 2つのmmの2つのPVワイヤー | |
絶縁材:> 0.5mmは厚く低い煙およびハロゲン材料と、および顧客の指定限界に合います。 | |
外装:低い煙およびハロゲン自由で物質的な厚さ> 0.5mm。 | |
詳しい変数 | 周囲温度:- 40 ℃ | + 90 ℃ |
コンダクターの最も高い温度:120 ℃ (短絡の温度200の℃の5つsを許可して下さい) | |
限られた電圧:AC0.6/1kv dc1.8kv。 |
(私達はまた2.5mm2、6mm2 10mm2および16mm2、また二重中心の単心を作り出します、
私に必要ならば直接相談して下さい)

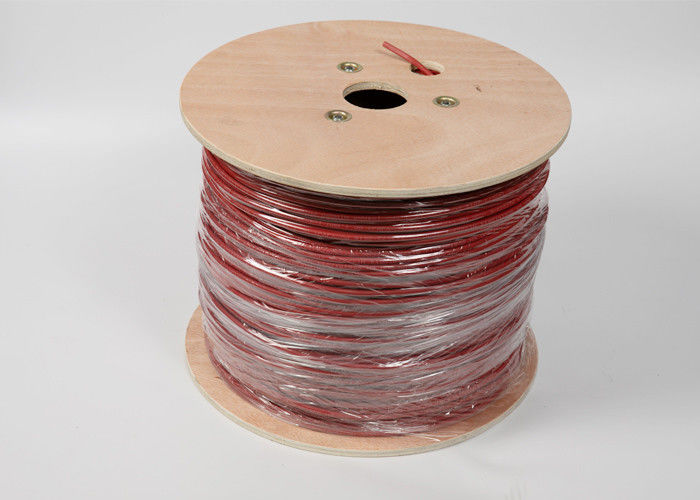

4mm DCの太陽ケーブルの映像
