2.5mm TUV PV1-F ソーラーケーブル XLPE絶縁 5.3mm OD

プロダクト細部

起源の場所: 中国

証明: TUV/CE/ISO9001

モデル番号: PV1-F 1x2.5mm2

支払及び船積みの言葉

最小注文数量: 250m / ロール

価格: negotiable

パッケージの詳細: ロールごとの250m

受渡し時間: 3-7days

支払条件: L/C、T/T

供給の能力: 1日あたりの70000m

最もよい価格を得なさい
今連絡してください
仕様
ハイライト:

単心の電気ケーブル

,

tuvの太陽ケーブル

製品名:
2.5mm DCソーラーケーブル
構造:
50/0.25mm
断熱材:
xlpe
ジャケット素材:
xlpe
導体材料:
ひっくり返った缶詰銅
ケーブルOD:
5.3mm
抵抗:
≤8.21(Ω/km)
定格電圧:
AC UO/U0.6〜1.0KV、DC1.8KV
色:
黒 /赤
パッキング:
ロールあたり250m
製品名:
2.5mm DCソーラーケーブル
構造:
50/0.25mm
断熱材:
xlpe
ジャケット素材:
xlpe
導体材料:
ひっくり返った缶詰銅
ケーブルOD:
5.3mm
抵抗:
≤8.21(Ω/km)
定格電圧:
AC UO/U0.6〜1.0KV、DC1.8KV
色:
黒 /赤
パッキング:
ロールあたり250m
記述
2.5mm TUV PV1-F ソーラーケーブル XLPE絶縁 5.3mm OD
TUV XLPE 2 PfG 1169 PV1-F 2.5mm DCソーラーケーブル UV耐性 錫メッキ銅
製品説明

高品質のUV耐性および錫メッキ銅導体を使用したDCソーラーケーブルで、太陽光発電システム用に設計されています。

仕様
  • 定格電圧:600/1000V
  • 温度範囲:-40℃~90℃
  • 導体:錫メッキ軟銅
  • 絶縁体:90℃ XLPE、黒
  • ジャケット:90℃ XLPE、黒または赤
  • マーキング:TuV 2 PfG 1169 PV1-F 1×2.5mm² AC 0.6/1.0KV DC 1.8KV
優れた利点
  • 電子ビーム架橋による二重壁絶縁
  • UV、油、グリース、酸素、オゾンに対する優れた耐性
  • 優れた耐摩耗性
  • ハロゲンフリー、難燃性、低毒性
  • 優れた柔軟性とストリッピング性能
  • 高い電流容量
  • TUV承認済み
技術的パラメータ
タイプ 断面積 (mm²) ストランド設計 導体直径 (mm) 導体抵抗 (Ω/km) 外径 (mm) 定格電圧 (VAC/DC) 定格電流 (A) 重量 (Kg/km)
PV-1*1.5 mm² 1.5 30x Ø 0.25 1.6 13.5 4.8 1000/1800 30 35
PV-1*2.5 mm² 2.5 50x Ø 0.25 2.0 8.21 5.3 1000/1800 41 50
PV-1*4.0 mm² 4.0 56x Ø 0.3 2.6 5.09 6.1 1000/1800 55 70
PV-1*6.0 mm² 6.0 84x Ø 0.3 3.3 3.39 7.1 1000/1800 70 95
PV-1*10.0 mm² 10.0 80x Ø 0.4 4.4 1.95 8.5 1000/1800 98 155
PV-1*16 mm² 16.0 120x Ø 0.4 5.2 1.24 10.2 1000/1800 132 230
PV-1*25 mm² 25.0 196x Ø 0.40 7.4 0.795 12.0 1000/1800 176 341
PV-1*35 mm² 35.0 276x Ø 0.40 9.00 0.565 14.0 1000/1800 218 467
用途

高い機械的要件と極端な気象条件を持つ建物や機器の内外で、太陽光発電システムコンポーネントを接続するために特別に設計されています。 恒久的な設置に適しています。

一般的な特性
  • 電子ビーム架橋絶縁とコーティング
  • 熱、寒さ、油、摩耗、オゾン、UV、および天候に対する高い耐性
  • 火災時の反応の改善:低煙、ハロゲンフリー、難燃性
  • 柔軟性があり、ストリッピングが容易で、非常に低いスペース要件
  • 非常に機械的に堅牢で、非常に長い寿命
電気的特性
  • DC抵抗:20℃で≤ 5.09 Ω/km
  • 絶縁抵抗:20℃で≥ 10¹⁴ Ω.cm、90℃で≥ 10¹¹ Ω.cm
  • シース表面抵抗:≥ 10⁹ Ω
ケーブル構造
  • 導体:錫メッキ銅線 (2.5、4、6、10、16、25 mm²)
  • 絶縁体:> 0.5mm厚の低煙ハロゲンフリー材料
  • シース:低煙ハロゲンフリー材料の厚さ > 0.5mm
詳細なパラメータ
  • 周囲温度:-40℃~+90℃
  • 最大導体温度:120℃ (短絡時5秒で200℃)
  • 電圧制限:AC 0.6/1kV、DC 1.8kV
4mm²、6mm²、10mm²、16mm²の単芯ケーブル、および二重芯ケーブルも製造しています。 これらのオプションについては、直接お問い合わせください。
製品画像

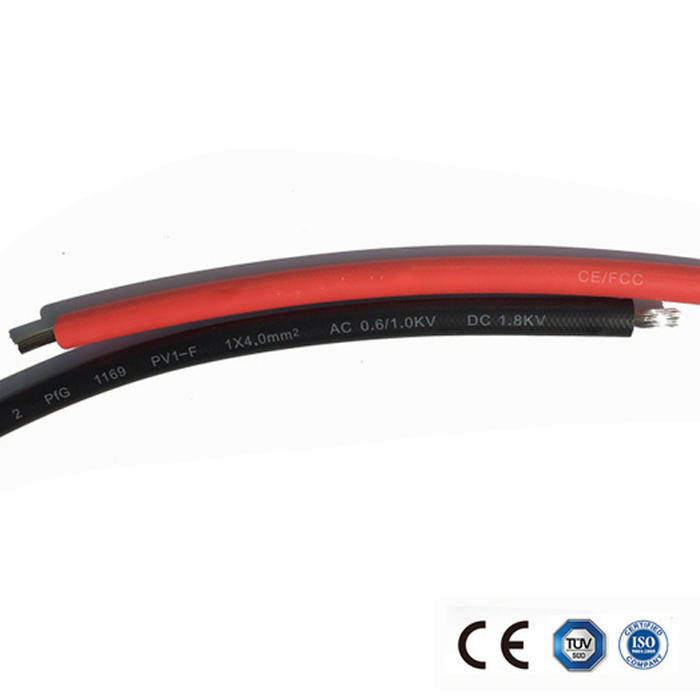

2.5mm TUV PV1-F ソーラーケーブル XLPE絶縁 5.3mm OD 0
