プロダクト細部
起源の場所: 中国
ブランド名: Pntech
証明: TUV/CE/CQC/ISO9001
モデル番号: PV1-F 1X16mm2
支払及び船積みの言葉
最小注文数量: 100m
価格: Negotiation
パッケージの詳細: 100m/rollのカートンごとの2つのロール、カートンのサイズ:42*42*22cmはまた顧客の要求に従って詰まります
受渡し時間: 3-15days
支払条件: L/C、T/T、ウェスタン・ユニオン
供給の能力: 1日あたりの70000メートル
製品名: |
16mmの² PV XLPEケーブル |
絶縁材: |
XLPE |
コンダクター: |
錫メッキされた銅 |
構造: |
120/0.4mm |
厚さ: |
0.8mm |
抵抗:: |
1.24 Ω/km (MAX。20℃) |
ケーブルOD: |
10.2mm |
色: |
黒か赤 |
製品名: |
16mmの² PV XLPEケーブル |
絶縁材: |
XLPE |
コンダクター: |
錫メッキされた銅 |
構造: |
120/0.4mm |
厚さ: |
0.8mm |
抵抗:: |
1.24 Ω/km (MAX。20℃) |
ケーブルOD: |
10.2mm |
色: |
黒か赤 |
TUVの紫外線抵抗二重絶縁された16mm2 PV XLPEケーブル25yearsの保証1.8KV DC
記述:
ワイヤー:座礁させた錫メッキされた銅線、IEC60228に従って、VDE0295クラス5
Internamの絶縁材:架橋結合されたポリオレフィン
カラー コード:赤い黒
外の外装:架橋結合されたポリオレフィン
外装色:赤い黒
PV光起電ケーブルDCの太陽エネルギー ケーブルの塗布
これらのケーブルは光起電システム コンポーネントを中そして外で接続するために設計されています
高い機械条件および極度な天候が付いている建物そして装置の
条件。
PV光起電ケーブルDCの太陽エネルギー ケーブルの標準
DIN EN 50618
耐火性の性能:IEC 60332-1
低い排煙:EN/IEC 61034-2
ハロゲンはEN 50525-1のAnnex Bに従って放します
EN 50267-2-2、IEC 60754-2に従うガスの低い腐食性
PV光起電ケーブルDCの太陽エネルギーのCableTechnicalの特性:
定常電圧:AC:600/1000V DC:1800V
Maxiumの電圧:1.8KV
テスト電圧:6.5kV AC
働く温度:- 40-90 º C
曲がるRadiu:
固定:4つのxの全面的な直径
曲げられる:5つのxの全面的な直径
最高。コンダクターの温度:120º C
最高短絡。コンダクターの温度:250°C
絶縁抵抗:10 MΩ x km
タイプ | 十字 | 繊維 | コンダクター | コンダクター | 外 | 評価される | 評価される | 重量 | |
セクション | 設計 | 直径 | 抵抗 | 直径 | 電圧 | 現在 | |||
² mmの | No.xのø (mm) | mm | Ω /km | mm | VAC/DC | A | Kg/km | ||
PV-1*1.5 mmの² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 | |
PV-1*2.5 mmの² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 | |
PV-1*4.0 mmの² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 | |
PV-1*6.0 mmの² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 | |
PV-1*10.0 mmの² | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 8.5 | 1000/1800 | 98 | 155 | |
PV-1*16 mmの² | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 10.2 | 1000/1800 | 132 | 230 | |
PV-1*25 mmの² | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 | |
PV-1*35 mmの² | 35.0 | 276x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 |
特徴:
1) 電子ビームの架橋結合された材料は熱、風邪、摩耗、紫外線抵抗力がある、オゾンおよび加水分解に対して抗力が高い高温で、溶けませんし、流れません。
2)これらのケーブルは光起電(PV)パネルの間でそしてパネルからインバーターに相互に連結する手段を提供します。
3)それらはDC電圧で作動し、露出された条件の長い生命を提供します。
名前 | PVケーブル |
製品の説明 | 屋内および屋外の太陽取付け、電気設置の、屋内および屋外、爆発傾向がある区域、工場の、産業および農業工業で広く利用された。 |
製品の機能 | ハロゲン、よい風邪、紫外線、抵抗力があるオゾンのない低い煙-抵抗力があり、天候-。 |
炎-抑制剤、抵抗および浸透の抵抗を切ります。 | |
ケーブルの保護レベルのⅡのレベル。 | |
150の℃絶縁材として光起電ケーブルの放射によって、ハロゲン自由な炎-抑制剤は主要な原料が、ハロゲンなしを、無毒加えると同時に薄く樹脂、炎をhengjingハロゲンなし、無毒な変更されたポリエチレンはあります-抑制剤、熱安定装置、煙代理店、防腐剤を、肥料のような、含んでいませんハロゲン、重金属、リンを除去します。 | |
それはROHSに合致し、絶縁抵抗は液浸の後で小さいです。 | |
電気 | 1. dcの抵抗:20の℃伝導性ワイヤー中心dcの抵抗の終了するケーブルは5.09 Ω/kmより大きくないです |
2. 絶縁抵抗:20 ℃のケーブルの終了する絶縁抵抗はより1014 Ω。Cmが、90 ℃の終了するケーブルの絶縁抵抗より少しより1011 Ω。Cmではないより少なくべきではないです | |
3. 外装の表面抵抗:終了するケーブル外装の表面の抵抗は109 Ωよりより少しべきではないです。 | |
ケーブルの構造 | コンダクター:錫メッキされた銅線2.5、4、6、10、^ 16のmmの2 PV1 - F |
18、16および14、12、10、8、6、4、^ 2つのmmの2つのPVワイヤー | |
絶縁材:> 0.5mmは厚く低い煙およびハロゲン材料と、および顧客の指定限界に合います。 | |
外装:低い煙およびハロゲン自由で物質的な厚さ> 0.5mm。 | |
詳しい変数 | 周囲温度:- 40 ℃ | + 90 ℃ |
コンダクターの最も高い温度:120 ℃ (短絡の温度200の℃の5つsを許可して下さい) | |
限られた電圧:AC0.6/1kv dc1.8kv。 |
FAQ:
1. 私はいつ引用語句を得てもいいですか。
照会をお願いします得ることの24時間以内に価格を得るために非常に緊急なら
ケーブルについての完全な指定を与えるために私達を電話して下さい。価格はやがて計算されます。
2. どの位配達についてか。
通常量に従う支払の後の3-4仕事日以内に、主に。
3. あなたの支払の言葉は何ですか。
私達はT/T (銀行振替)、L/Cを受け入れます
4. カスタマイズされた順序を受け入れますか。
はい、私達は。
5. OEM及びODMを提供しますか。
はい。OEM及びODMは利用できます。

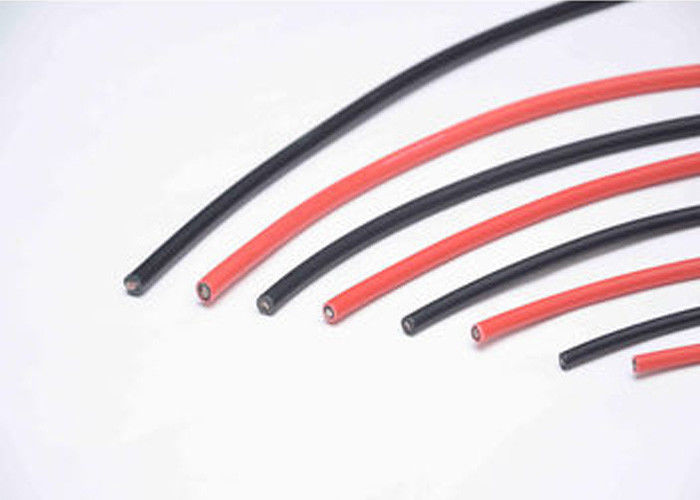

16mmの² PV DCケーブルの映像
