プロダクト細部
起源の場所: 中国
証明: ISO9001/TUV/CE
モデル番号: H1Z2Z2-K 1x4mm2
支払及び船積みの言葉
最小注文数量: 100m
価格: negotiable
パッケージの詳細: 100m/roll、カートンごとの500m
受渡し時間: 3-10days
支払条件: L/C、T/T
供給の能力: 1日あたりの70000m
製品名: |
4mm DCソーラーケーブル |
指揮者: |
56/0 だった285 |
色: |
黒または赤 |
導体材料: |
銅 |
適用する: |
発電所 |
キーワード: |
DCの太陽ケーブル |
製品名: |
4mm DCソーラーケーブル |
指揮者: |
56/0 だった285 |
色: |
黒または赤 |
導体材料: |
銅 |
適用する: |
発電所 |
キーワード: |
DCの太陽ケーブル |
二重絶縁難燃性材料 DCソーラーケーブル ソーラーPVシステム用
仕様
太陽光発電システムで使用するためのハロゲンフリー架橋ポリオレフィン二重層光起電力ケーブル。このケーブルは、定格電圧1500V DCのPVジャンクションボックスやPVコネクタなど、ほとんどのPVコンポーネントと互換性があります。
| タイプ | 断面積 | ストランド設計 | 導体直径 | 導体抵抗 | 外径 | 定格電圧 | 定格電流 |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.0mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.5mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.1mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.2mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 8.2mm | 1500VDC | 132A |
用途：
発電用のソーラーパネルおよび関連コンポーネントの配線、接続に適用され、特に屋外に適しています。日光、老化に対する耐性、低煙ハロゲンフリー難燃性材料の使用、より高いグレード、より安全。
| 名称 | PVケーブル |
| 製品の説明 | 屋内および屋外のソーラー設置、電気設備、屋内および屋外、爆発の危険性のある場所、工場、産業および農業産業で広く使用されています。 |
| 製品の特徴 | 低煙、ハロゲンフリー、優れた耐寒性、耐紫外線性、耐オゾン性、耐候性。 |
| 難燃性、耐切断性、耐貫通性。 | |
| ケーブル保護レベル Ⅰ レベル。 | |
| 150℃の光起電力ケーブル放射線を絶縁材料として使用し、ハロゲンフリー難燃剤はハロゲンフリー、無毒の改質ポリエチレン薄型hengjing樹脂を主原料とし、ハロゲンフリー、無毒、難燃剤、熱安定剤、煙除去剤、防腐剤などの肥料を添加し、ハロゲン、重金属、リンを含みません。 | |
| ROHSに準拠しており、浸漬後の絶縁抵抗は小さいです。 | |
| 電気的特性 | 1. DC抵抗：20℃の完成ケーブルの導電性ワイヤコアDC抵抗は5.09Ω/km以下です。 |
| 2. 絶縁抵抗：20℃の完成ケーブルの絶縁抵抗は1014Ω・cm以上、90℃の完成ケーブルの絶縁抵抗は1011Ω・cm以上です。 | |
| 3. シース表面抵抗：完成ケーブルシース表面の抵抗は109Ω以上である必要があります。 | |
| ケーブル構造 | 導体：錫メッキ銅線 2.5、4、6、10、16 mm2 PV1 - F |
| 25、16、10、6、4、2.5 mm2 PVワイヤ | |
| 絶縁：> 0.5mm厚の低煙およびハロゲン材料を使用し、顧客の指定された制限を満たします。 | |
| シース：低煙およびハロゲンフリー材料の厚さ> 0.5mm。 | |
| 詳細なパラメータ | 周囲温度：-40℃～+90℃ |
| 導体の最高温度：120℃（短絡温度200℃で5秒間許容） | |
| 制限電圧：AC0.6/1kv dc1.8kv。 |
（2.5mm2、6mm2、10mm2、16mm2の単芯も製造しており、二重芯も製造しています。
必要に応じて直接ご相談ください)

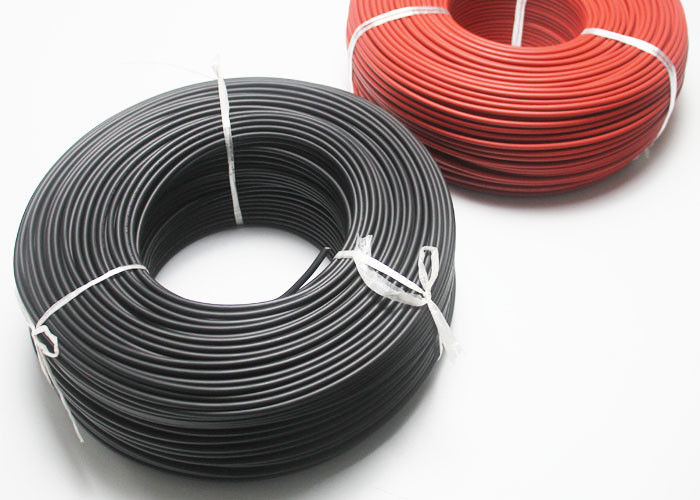

4mm DCソーラーケーブルの写真
