プロダクト細部
起源の場所: 中国
証明: TUV/CE/ISO9001
モデル番号: DC-00
支払及び船積みの言葉
最小注文数量: 1set
価格: negotiable
パッケージの詳細: 100sets/polybag 500sets/carton 39x39x22cm
受渡し時間: 3-10days
支払条件: L/C、T/T
供給の能力: 1日あたりの5000pairs
製品名: |
太陽電池パネルの延長ケーブル |
梱包: |
PPBAG |
ソーラーケーブルの種類: |
4mm |
定格現在：: |
30a |
接触抵抗: |
≤5mΩ |
色: |
黒/赤 |
製品名: |
太陽電池パネルの延長ケーブル |
梱包: |
PPBAG |
ソーラーケーブルの種類: |
4mm |
定格現在：: |
30a |
接触抵抗: |
≤5mΩ |
色: |
黒/赤 |

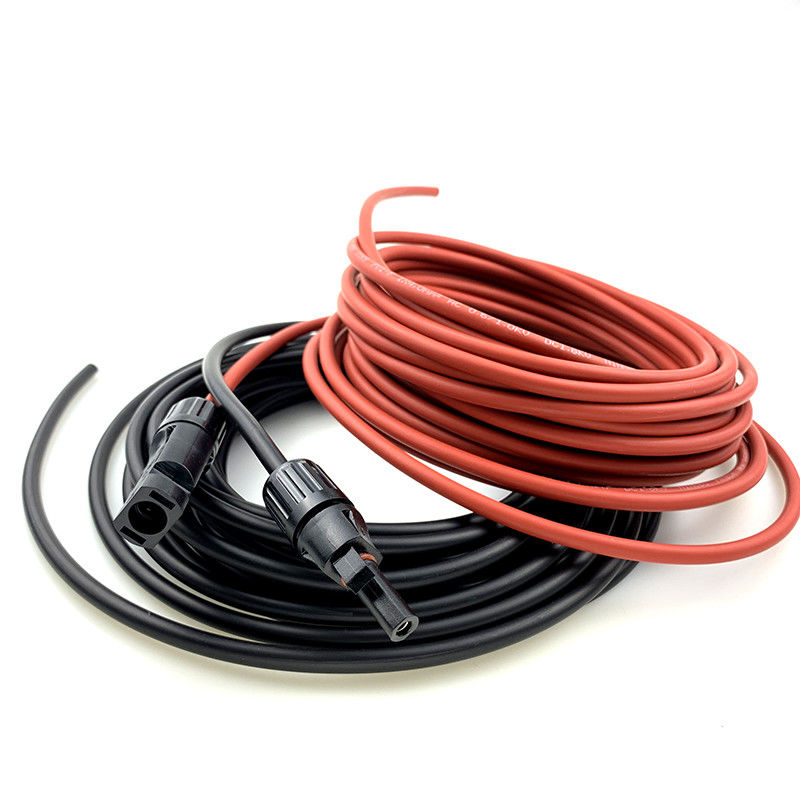

20 m 4mm² プロフェッショナル接続ケーブル ソーラーモジュール からソーラーチャージコントローラーケーブルハーネス
56/.285 (4.0mm2) 錫メッキ軟銅
XLPE絶縁。0.6/1KVコア。
630/1000Vdc ソーラーケーブル XLPOで被覆
無酸素銅。RoHS準拠 XLPO
| タイプ | 断面積 | ストランド | 導体 | 導体 | 外径 | 定格 | 定格 | 重量 |
| 断面積 | 設計 | 直径 | 抵抗 | 直径 | 電圧 | 電流 | ||
| mm² | No.x ø (mm) | mm | Ω /km | mm | VAC/DC | A | Kg/km | |
| PV-1*1.5 mm² | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.5 | 1000/1800 | 30 | 35 |
| PV-1*2.5 mm² | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 4.9 | 1000/1800 | 41 | 50 |
| PV-1*4.0 mm² | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 5.1 | 1000/1800 | 55 | 70 |
| PV-1*6.0 mm² | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 6.1 | 1000/1800 | 70 | 95 |
コネクタ
| 定格電圧: | 1000v |
| 定格電流: | 22A(2.5mm2) , 30A(4mm2,6mm2) |
| 試験電圧: | 6KV(50Hz) |
| 保護等級: | IP67/IP2X |
| 絶縁材: | PC/PA/PPO/TPE |
| 接触材料: | 銀メッキ銅 |
| 動作温度: | -40°C~+90°C |
| 安全クラス: | 2 |
| 難燃性クラス: | UL94-V0 |
| プラグコネクタの接触抵抗: | ≤5mΩ |
| 挿入力: | ≤50N |
| 引抜力: | ≥50N |
| 適合ケーブル: | 2.5mm2/4mm2/6mm2(AWG14/12/10) |
| ロックシステム: | スナップイン |
| 製品番号 | DC-DC |
| 定格電圧 | TUV 1000V DC |
| 定格電流 | 30A |
| 適合ケーブル断面積 | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| 端子サイズ | Φ4.0mm |
| 試験電圧 | DC 8KV 1分 |
| 汚染度 | 2 |
| 保護クラス | クラスII |
| 端子材料 | 錫メッキ銅 |
| 接触抵抗 | ≤ 5mΩ |
| 絶縁材料 | PPC |
| IP定格 | IP67(IEC 60529) |
| 引抜力 | ≥ 50N |
| 挿入力 | ≤ 50N |
| 試験温度 | -40ºC~ +85ºC |
| 難燃性クラス | UL94V - 0 |
組み立て説明書
自己組み立て中に、記載されているもの以外の部品や工具が使用された場合、またはここに記載されている準備および組み立て説明書が無視された場合、安全性も技術データの準拠も保証できません。
感電からの保護のため、PVコネクタは組み立てまたは分解中に電源から絶縁する必要があります。
最終製品は感電から保護する必要があります。
負荷中のプラグを抜くこと: PVプラグ接続は、負荷がかかっている間はプラグを抜かないでください。DC/ACコンバータをオフにするか、AC回路遮断器を遮断することにより、無負荷状態にすることができます。電圧がかかった状態でのプラグの抜き差しは許可されています。
外されたコネクタは、シーリングキャップで汚れや水から保護する必要があります。
プラグインされた部品は防水IP67です。
利点:
• 簡単、迅速、安全、効果的な現場組み立て
• 独自に開発、革新的な設計、独立した知的財産権を持ち、コネクタに直接適応
• 高い機械的耐久性
• 高電流および電圧容量:30A、1000VDC
• 低い遷移抵抗
• 革新的な密閉、防水、防塵設計:IP68
• 優れたプラスチック材料、UL 94-V0、広い温度範囲:-40°cから90°c、長時間の屋外用途向け耐候性およびUV耐性
• TUV承認済み
4mm ソーラーパネル延長ケーブルの写真
よくある質問:
1. 見積もりはいつ入手できますか？
お問い合わせから24時間以内。価格を非常に急いでいる場合は、ケーブルに関する完全な仕様をお知らせください。価格はすぐに計算されます。
2. 納期はどのくらいですか？
通常、お支払い後3〜4営業日以内。主に数量によります。
3. お支払い条件は何ですか？
T/T（銀行振込）、L/Cを受け入れます。
4. カスタマイズされた注文を受け入れますか？
はい、そうです。
5. OEM & ODMを提供していますか？
はい。OEM & ODMが利用可能です。
