プロダクト細部
起源の場所: 中国
ブランド名: Pntech
証明: TUV/CE/ISO9001
モデル番号: H1Z2Z2-K 1x4mm2
支払及び船積みの言葉
最小注文数量: 100m / ロール
価格: Negotiation
パッケージの詳細: ロールごとの100m、ロールごとの250m、ロールごとの500m
受渡し時間: 3-7days
支払条件: L/C、T/T
供給の能力: 1日あたりの70000m
製品名: |
単心の太陽ケーブル4mm |
キーワード: |
単心の太陽ケーブル |
ジャケット材料: |
XLPO |
コンダクター材料: |
座礁させた錫メッキされた銅 |
ケーブルOD: |
5.8mm |
抵抗: |
≤5.09 (Ω/KM) |
色: |
黒/赤 |
パッキング: |
ロールごとの100m |
製品名: |
単心の太陽ケーブル4mm |
キーワード: |
単心の太陽ケーブル |
ジャケット材料: |
XLPO |
コンダクター材料: |
座礁させた錫メッキされた銅 |
ケーブルOD: |
5.8mm |
抵抗: |
≤5.09 (Ω/KM) |
色: |
黒/赤 |
パッキング: |
ロールごとの100m |
H1Z2Z2-K EN50618 XLPOの絶縁材の光起電単心の太陽ケーブル4mm PV
H1Z2Z2-K 4mm2単心の太陽ケーブルTUVの黒の利点および赤い
高圧および高い指定の太陽光線を集めるためのアンテナのための単心の4mmケーブルは、取付け、ひもでつなぐ。1500v DCおよび55Aまでが可能。二重insculatedおよびTUV、セリウムおよびMCSは承認した。格子インバーター システムで一般的。
このプロダクトの電気および次元の特性は江南ケーブルの実験室の技術的でおよび品質保証部によって測定される。コンダクターの抵抗に関するケーブルの性能、構造の質(技量)、次元の一貫性および他の変数は出版された標準に確認され、承認される
タイプ | 横断面 | 繊維の設計 | コンダクターの直径 | コンダクターの抵抗 | 外の直径 | 評価される電圧 | 評価される流れ |
H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8.21 Ω/km | 5.4mm | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5.09 Ω/km | 5.9mm | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3.52 Ω/km | 6.7mm | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.4mm | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1.24 Ω/km | 9.2mm | 1500VDC | 132A |
適用:
、屋外のために適した関係配線の発電そして関連の部品のための太陽電池パネルに適用される、特に。、低い煙のハロゲンなしの炎-抑制材料を使用して、高い等級anti-aging、日光への抵抗より多くの安全。
顕著な利点:
1. 二重壁の絶縁材。電子ビームは架橋結合した
2. U.V、オイル、グリース、酸素およびオゾンへの優秀な抵抗
3.摩耗への優秀な抵抗
4.、抑制炎-自由なハロゲン低毒性
5.優秀な柔軟性および除去の性能
6.高い現在の思いやりがある容量
7. TUVは承認した
名前 | PVケーブル |
製品の説明 | 屋内および屋外の太陽取付け、電気設置の、屋内および屋外、爆発傾向がある区域、工場の、産業および農業工業で広く利用された。 |
製品の機能 | ハロゲン、よい風邪、紫外線、抵抗力があるオゾンのない低い煙-抵抗力があり、天候-。 |
抑制炎-抵抗および浸透の抵抗を切る。 | |
ケーブルの保護レベルのⅡレベル。 | |
150の℃絶縁材として光起電ケーブルの放射によって、ハロゲン自由な炎-抑制剤ハロゲンなし、無毒な変更されたポリエチレンの薄いhengjingは主要な原料として樹脂、加えるハロゲンなしを、無毒、炎である-は抑制剤、熱安定装置、煙代理店、防腐剤を、肥料のような、含んでいないハロゲン、重金属、リンを除去する。 | |
それはROHSに合致し、絶縁抵抗は液浸の後で小さい。 | |
電気 | 1. dcの抵抗:20の℃伝導性ワイヤー中心dcの抵抗の終了するケーブルは5.09 Ω/kmより大きくない |
2. 絶縁抵抗:20 ℃のケーブルの終了する絶縁抵抗はより1014 Ω。Cmが、90 ℃の終了するケーブルの絶縁抵抗より少しより1011 Ω。Cmではないより少しにべきではない | |
3. 外装の表面抵抗:終了するケーブル外装の表面の抵抗は109 Ωよりより少しべきではない。 | |
ケーブルの構造 | コンダクター:錫メッキされた銅線2.5、4、6、10、^ 16のmmの2 PV1 - F |
25、16および10、6、4、^ 2つのmmの2つのPVワイヤー | |
絶縁材:>低い煙およびハロゲン材料と厚い0.5mmおよび顧客の指定限界に合うため。 | |
外装:低い煙およびハロゲン自由で物質的な厚さ> 0.5mm。 | |
詳しい変数 | 周囲温度:- 40 ℃ | + 90 ℃ |
コンダクターの最も高い温度:120 ℃ (短絡の温度200の℃の5つsを許可しなさい) | |
限られた電圧:AC0.6/1kv dc1.8kv。 |
(私達はまた2.5mm2の6mm2 10mm2および16mm2、また二重中心の単心を作り出す、
私に必要ならば直接相談しなさい)

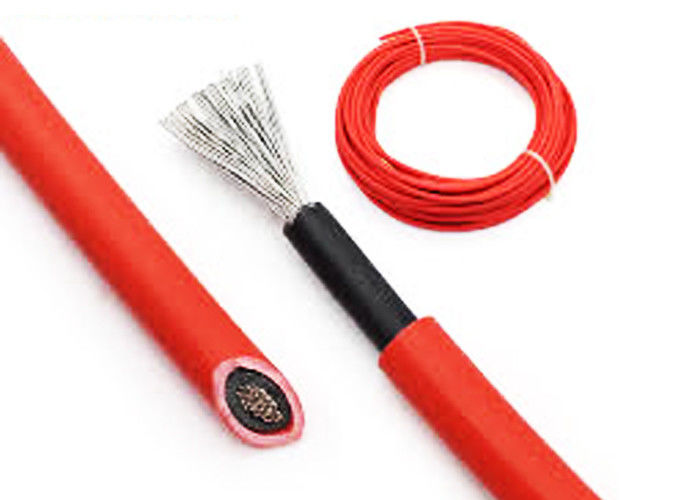

4mmの単心の太陽ケーブルの映像
