プロダクト細部
起源の場所: 中国
証明: TUV/CE/ISO9001
モデル番号: DC-00
支払及び船積みの言葉
最小注文数量: 1set
価格: negotiable
パッケージの詳細: 100sets/polybag 500sets/carton 39x39x22cm
受渡し時間: 3-10days
支払条件: L/C、T/T
供給の能力: 1日あたりの5000pairs
製品名: |
ソーラーパネルケーブル延長 |
ケーブルタイプ: |
2.5mm2、4mm2、6mm2 |
定格電圧: |
1000VDC |
保護の程度: |
IP67 |
定格現在：: |
30a |
接触抵抗: |
≤5mΩ |
製品名: |
ソーラーパネルケーブル延長 |
ケーブルタイプ: |
2.5mm2、4mm2、6mm2 |
定格電圧: |
1000VDC |
保護の程度: |
IP67 |
定格現在：: |
30a |
接触抵抗: |
≤5mΩ |

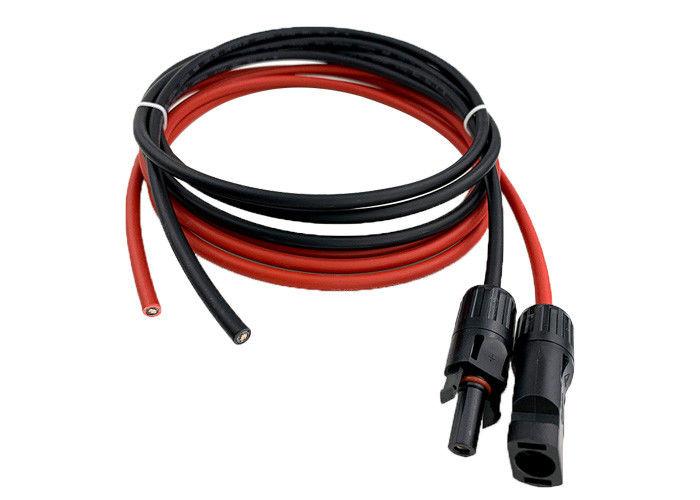

1 メートル PV コネクタ 4mm2 女性と男性 太陽光パネルケーブル延長ケーブルハーネス
56/.285 (4.0mm2) 缶詰製 焼却銅
XLPE 絶縁 0.6/1KV 核
1500/1800Vdc SOLARケーブル XLPOで覆われた
酸素のない銅,RoHS対応のXLPO
| タイプ | クロス | 糸 | 指揮者 | 指揮者 | 外部 | 格付け | 格付け | 体重 |
| セクション | デザイン | 直径 | 抵抗力 | 直径 | 電圧 | 流動 | ||
| mm2 | ノ.x ø (mm) | mm | オー /km | mm | VAC/DC | A について | kg/km | |
| PV-1*1.5 mm2 | 1.5 | 30x ø 0 でした.25 | 1.6 | 13.5 | 4.8 | 1000/1800 | 30 | 35 |
| PV-1*2.5 mm2 | 2.5 | 50x ø 0 でした25 | 2.0 | 8.21 | 5.3 | 1000/1800 | 41 | 50 |
| PV-1*4.0 mm2 | 4.0 | 56x ø 0 でした3 | 2.6 | 5.09 | 6.1 | 1000/1800 | 55 | 70 |
| PV-1*6.0 mm2 | 6.0 | 84x ø 0 でした3 | 3.3 | 3.39 | 7.1 | 1000/1800 | 70 | 95 |
コネクタ
1. 接続器はインネーブタイプでリッドのタッチを採用します.
2自動ロックにより接続が簡単で信頼性があります
3広範囲にわたって普及している.
4早くコネクタに
5防水で塵を防いで
6長生きする
| 定数電圧: | 1000V |
| 定数電流: | 22A (2.5mm2) 30A (4.6mm2) |
| 試験電圧: | 6KV ((50Hz) |
| 保護度: | IP67/IP2X |
| 断熱材料: | PC/PA/PPO/TPE |
| 接触材料: | 銀で覆われた銅 |
| 動作温度: | -40°C~+90°C |
| 安全クラス: | 2 |
| 炎のクラス: | UL94-V0 |
| プラグコネクタの接触抵抗: | ≤5mΩ |
| 挿入力: | ≤50N |
| 撤退する | ≥50N |
| 適したケーブル: | 2.5mm2/4mm2/6mm2 ((AWG14/12/10) |
| ロックシステム: | すぐ入って |
| 製品番号 | DC-DC |
| 定数電圧 | TUV 1000V DC |
| 定数電流 | 30A |
| 適したケーブル横断面 | 2.5mm2 ~ 10.0mm2 / 14AWG ~ 8AWG |
| ターミナルサイズ | Φ4.0mm |
| 試験電圧 | DC 8KV 1分 |
| 汚染度 | 2 |
| 保護クラス | クラスII |
| 終端材料 | 缶詰銅 |
| 接触抵抗 | ≤ 5mΩ |
| 断熱材料 | PPC |
| IP 評価 | IP67 (IEC 60529) |
| 引力 | ≥ 50N |
| 挿入力 | ≤ 50N |
| 試験温度 | -40°C~+85°C |
| 炎のクラス | UL94V - 0 |
組み立て説明書
セルフアセンブリの過程で記載されている部品と道具以外の部品と道具が使用され,またはここで説明されている準備および組立説明が無視されれば,安全性や技術データへの適合は保証できません..
電気ショックに対する保護のために,PVコネクタは,組み立てまたは解体中に電源から隔離されなければならない.
最終製品は電気ショックから保護されなければならない.
負荷下でプラグを外す:PVプラグ接続は負荷下でプラグを外してはならない.DC/ACコンバータをオフにしたり,AC回路の切り断りを切ったりして,負荷なし状態に置くことができます.電圧の下での電源接続と脱断は許容される.
切断されたコネクタは,密封蓋で汚れや水から保護されるべきです.
接続された部品はIP67の防水性があります
利点:
• 簡単,迅速,安全,効率的なファイル組み立て
• 独立開発,革新的な設計,独立した知的財産権を持つ,コネクタに直接適応できる
• 高度 な 機械 耐久 性
●高電流と電圧輸送30A,1000VDC
• 移行抵抗 が 低い
• 密封,防水,防塵の革新的な設計:IP68
• 優れたプラスチック素材,UL 94-V0,広範囲の温度:-40°Cから90°C,長期間の屋外使用のために天気やUV耐性
• TUV の承認
太陽光パネルケーブル延長の写真
FAQ:
1いつ引金を貰えるの?
問い合わせを受けた24時間以内に,価格を得るために非常に緊急であれば,ケーブルについての完全な仕様を与えるために私たちに電話してください. 価格はすぐに計算されます.
2配達にはどれくらいかかるの?
通常,支払後3~4営業日以内に,主に数量に応じて.
3支払い条件は?
T/T (銀行振込),L/C
4オーダーも受け付けますか?
そうだ
5OEMとODMも提供していますか?
OEMとODMは利用できます.
