屋内/屋外ソーラー設置用 黒赤色 1.8KV DC 単芯電気ケーブル

プロダクト細部

起源の場所: 中国

証明: TUV/CE/CQC/ISO9001

モデル番号: H1Z2Z2-K 1x16mm2

支払及び船積みの言葉

最小注文数量: 100m

価格: negotiable

パッケージの詳細: 100m/rollのカートンごとの2つのロール、カートンのサイズ:42*42*22cmはまた顧客の要求に従って詰まります

受渡し時間: 3-15days

支払条件: L/C、T/T、ウェスタン・ユニオン

供給の能力: 1日あたりの70000メートル

最もよい価格を得なさい
今連絡してください
仕様
ハイライト:

倍によって絶縁される単心ケーブル

,

単心の電気ケーブル

Product name:
16mm² PV XLPE Cable
Insulation Material:
XLPE
Conductor:
Tinned Copper
Construction:
120/0.4mm
Thickness:
0.8mm
Resistance::
1.24 Ω/km (MAX. at 20℃)
Cable OD:
10.2mm
Color:
Black or Red
Product name:
16mm² PV XLPE Cable
Insulation Material:
XLPE
Conductor:
Tinned Copper
Construction:
120/0.4mm
Thickness:
0.8mm
Resistance::
1.24 Ω/km (MAX. at 20℃)
Cable OD:
10.2mm
Color:
Black or Red
記述
屋内/屋外ソーラー設置用 黒赤色 1.8KV DC 単芯電気ケーブル
屋内/屋外ソーラー設置用ブラック&レッド1.8KV DC単芯電気ケーブル
製品説明

1.8KV DC用途向け、25年保証付きTUV UV耐性二重絶縁16mm² PV XLPEケーブル。

ワイヤー: IEC60228、VDE0295 Class 5に準拠した撚り線錫メッキ銅線

内部絶縁: 架橋ポリオレフィン

カラーコード: 黒、赤

外被: 架橋ポリオレフィン

シースの色: 黒、赤

用途

これらのケーブルは、高い機械的要件と極端な気象条件を持つ建物や機器の内外で、太陽光発電システムのコンポーネントを接続するために設計されています。

規格準拠
  • DIN EN 50618
  • 耐火性能: IEC 60332-1
  • 低煙放出: EN/IEC 61034-2
  • EN 50525-1、付属書Bに準拠したハロゲンフリー
  • EN 50267-2-2、IEC 60754-2に準拠したガスの低腐食性
技術的特性
  • 動作電圧: AC: 600/1000V DC: 1800V
  • 最大電圧: 1.8KV
  • 試験電圧: 6.5kV AC
  • 動作温度: -40℃~+90℃
  • 曲げ半径: 固定: 全体直径の4倍; 可動: 全体直径の5倍
  • 最大導体温度: 120℃
  • 短絡最大導体温度: 250℃
  • 絶縁抵抗: 10 MΩ × km
技術仕様
タイプ 断面積 (mm²) ストランド設計 導体直径 (mm) 導体抵抗 (Ω/km) 外径 (mm) 定格電圧 (VAC/DC) 定格電流 (A) 重量 (Kg/km)
PV-1*1.5 mm² 1.5 30x Ø 0.25 1.6 13.5 4.8 1000/1800 30 35
PV-1*2.5 mm² 2.5 50x Ø 0.25 2.0 8.21 5.3 1000/1800 41 50
PV-1*4.0 mm² 4.0 56x Ø 0.3 2.6 5.09 6.1 1000/1800 55 70
PV-1*6.0 mm² 6.0 84x Ø 0.3 3.3 3.39 7.1 1000/1800 70 95
PV-1*10.0 mm² 10.0 80x Ø 0.4 4.4 1.95 8.5 1000/1800 98 155
PV-1*16 mm² 16.0 120x Ø 0.4 5.2 1.24 10.2 1000/1800 132 230
PV-1*25 mm² 25.0 196x Ø 0.40 7.4 0.795 12.0 1000/1800 176 341
PV-1*35 mm² 35.0 276x Ø 0.40 9.00 0.565 14.0 1000/1800 218 467
主な特徴
  • 電子ビーム架橋材料は、高温でも溶融したり流れ出したりしません
  • 熱、寒さ、摩耗、UV、オゾン、加水分解に対する高い耐性
  • 太陽光発電 (PV) パネル間の相互接続、およびパネルからインバーターへの接続
  • 露出した状態でのDC電圧での動作と長寿命
製品仕様

名前: PVケーブル

用途: 屋内および屋外のソーラー設置、電気設備、産業および農業分野で広く使用されています

特徴: ハロゲンフリーの低煙、優れた耐寒性、耐紫外線性、耐オゾン性、耐候性

難燃性: 切断抵抗と貫通抵抗

ケーブル保護: レベル Ⅰ レベル

電気的特性
  • DC抵抗: 20℃で 5.09 Ω/km以下
  • 絶縁抵抗: 20℃で 10¹⁴ Ω.cm以上; 90℃で 10¹¹ Ω.cm以上
  • シース表面抵抗: 10⁹ Ω以上
ケーブル構造

導体: 錫メッキ銅線 2.5、4、6、10、16 mm² PV1-F

絶縁: 低煙およびハロゲン材料で0.5mm以上の厚さ

シース: 低煙およびハロゲンフリー材料の厚さ0.5mm以上

詳細なパラメータ

周囲温度: -40℃~+90℃

最大導体温度: 120℃ (短絡温度200℃で5秒間許容)

制限電圧: AC 0.6/1kV DC 1.8kV

よくある質問
1. 見積もりはいつ入手できますか?

お問い合わせから24時間以内。緊急の見積もりについては、完全な仕様でお電話ください。

2. 納期はどのくらいですか?

通常、お支払い後3~4営業日以内。数量によって異なります。

3. お支払い条件は何ですか?

T/T (銀行振込)、L/Cを受け付けています。

4. カスタマイズされた注文は受け付けますか?

はい、承ります。

5. OEM & ODMを提供していますか?

はい。OEM & ODMが利用可能です。

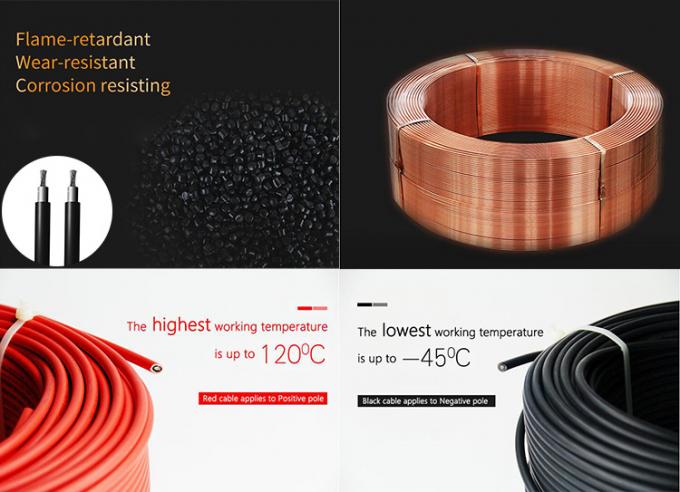

製品画像
16mm² PV DC Solar Cable - Black and Red
