プロダクト細部
起源の場所: 中国
証明: TUV/CE/ISO9001
モデル番号: PV1-F 1x10mm2
支払及び船積みの言葉
最小注文数量: 100m / ロール
価格: negotiable
パッケージの詳細: カートンのサイズ42x42x22cmごとのロール200mごとの100m
受渡し時間: 3-7days
支払条件: L/C、T/T
供給の能力: 1日あたりの70000m
Product Name: |
solar photovoltaic cable 10mm2 |
コア: |
1つの中心 |
導体材料: |
ひっくり返った缶詰銅 |
ケーブルOD: |
8.5mm |
構造: |
80/0.4mm |
色: |
黒 / 赤 |
Product Name: |
solar photovoltaic cable 10mm2 |
コア: |
1つの中心 |
導体材料: |
ひっくり返った缶詰銅 |
ケーブルOD: |
8.5mm |
構造: |
80/0.4mm |
色: |
黒 / 赤 |
XLPE TUV 2 pfg 1169 08.07 ソーラーパワーケーブル 10mm2 錫メッキ銅 ソーラーシステム用
PV1-F 錫メッキ銅 ソーラー パワー ケーブル 10mm2
2 PfG 1169/08.2007 は、最大許容DC電圧が1.8kV（対地非接地システム）の太陽光発電システムのDC側で使用される単芯フレキシブルケーブル（ワイヤ）を対象としています。この製品は、安全度がクラスII以下の環境に適用可能であり、並列使用できます。
| タイプ | 断面積 | ストランド設計 | 導体直径 | 導体抵抗 | 外径 | 定格電圧 | 定格電流 |
| PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 7.2mm | 1800VDC | 98A |
耐火ケーブルの説明:
A. 用途: 太陽光発電所用二重絶縁、電子ビーム架橋ケーブル。
構造: 錫メッキ銅、VDE0295/IEC60228、クラス5に準拠
B. 材料特性/規格:
1. 耐火性能: IEC60332-1。
2. 発煙性: IEC61034; EN50268-2
3. 低発熱量: DIN51900
4. 承認: TUV2PfG 1169/08.2007 PV1-F。
5. 適用規格: UNE211 23; UNE20.460-5-52、UTE C 32-502
用途:
発電用のソーラーパネルおよび関連コンポーネントの配線、接続に適用され、特に屋外に適しています。日光への耐性、耐老化性、低煙ハロゲンフリー難燃性材料の使用、より高いグレード、より安全。
| 名称 | PVケーブル |
| 製品の説明 | 屋内および屋外のソーラー設置、電気設備、屋内および屋外、爆発の危険性のある場所、工場、産業および農業産業で広く使用されています。 |
| 製品の特徴 | 低煙ハロゲンフリー、優れた耐寒性、耐紫外線性、耐オゾン性、耐候性。 |
| 難燃性、耐切断性、耐貫通性。 | |
| ケーブル保護レベル Ⅱ レベル。 | |
| 150℃の太陽光発電ケーブル放射線を絶縁材料として使用し、ハロゲンフリー難燃剤はハロゲンフリー、無毒の改質ポリエチレン薄型ヘンジジン樹脂を主原料とし、ハロゲンフリー、無毒、難燃剤、熱安定剤、煙除去剤、防腐剤などの肥料を添加し、ハロゲン、重金属、リンを含みません。 | |
| ROHSに準拠しており、浸漬後の絶縁抵抗は小さいです。 | |
| 電気的 | 1. DC抵抗: 完成ケーブルの20℃における導電性ワイヤコアのDC抵抗は5.09 Ω/km以下です。 |
| 2. 絶縁抵抗: 完成ケーブルの20℃における絶縁抵抗は1014 Ω.cm以上、完成ケーブルの90℃における絶縁抵抗は1011 Ω.cm以上です。 | |
| 3. シース表面抵抗: 完成ケーブルのシース表面の抵抗は109 Ω以上である必要があります。 | |
| ケーブル構造 | 導体: 錫メッキ銅線 2.5、4、6、10、16 mm ^ 2 PV1 - F |
| 25、16、10、6、4、2 mm ^ 2 PVワイヤ | |
| 絶縁: > 0.5mm厚の低煙ハロゲン材料を使用し、顧客の指定された制限を満たします。 | |
| シース: 低煙ハロゲンフリー材料の厚さ > 0.5mm。 | |
| 詳細なパラメータ | 周囲温度: - 40℃ ～ + 90℃ |
| 導体の最高温度: 120℃ (短絡温度200℃で5秒間許容) | |
| 制限電圧: AC0.6/1kv dc1.8kv。 |
(2.5mm2、4mm2、6mm2、16mm2の単芯も製造しており、二重芯も製造しています。
必要に応じて直接ご相談ください)

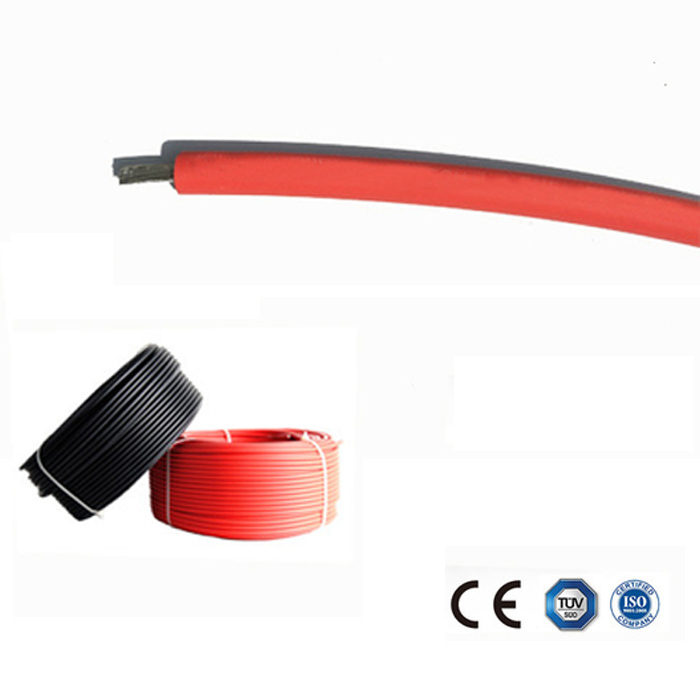

10mm2ソーラーパワーケーブルの写真
