プロダクト細部
起源の場所: 中国
ブランド名: Pntech
証明: TUV/CE/ISO9001
モデル番号: PV1-F 1x10mm2
支払及び船積みの言葉
最小注文数量: 100m / ロール
価格: negotiable
パッケージの詳細: カートンのサイズ42x42x22cmごとのロール200mごとの100m
受渡し時間: 3-7days
支払条件: L/C、T/T
供給の能力: 1日あたりの70000m
製品名: |
太陽光起電ケーブル10mm2 |
中心: |
1つの中心 |
コンダクター材料: |
座礁させた錫メッキされた銅 |
ケーブルOD: |
8.5mm |
構造: |
80/0.4mm |
評価される電圧: |
AC Uo/U0.6~1.0KV、DC1.8KV |
製品名: |
太陽光起電ケーブル10mm2 |
中心: |
1つの中心 |
コンダクター材料: |
座礁させた錫メッキされた銅 |
ケーブルOD: |
8.5mm |
構造: |
80/0.4mm |
評価される電圧: |
AC Uo/U0.6~1.0KV、DC1.8KV |
TUV太陽ケーブル10mm2の銅のコンダクター材料およびXLPEの絶縁材
PV1-Fは銅の太陽ケーブル10mm2を錫メッキしました
（1）コンダクター:tinned銅をアニールしました
（2）絶縁材:黒い120°C XLPE
（3）ジャケット:120°C XLPE、黒または赤
印が付いていること:
TüV 2 PfG 1169 PV1-F 1×10mm2 AC 0.6/1.0KV DC 1.8KVニンポーPNTECHの新しいエネルギーCO.、株式会社。
| タイプ | 断面 | 繊維の設計 | コンダクターの直径 | コンダクターの抵抗 | 外の直径 | 評価される電圧 | 評価される流れ |
| PV1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1.95 Ω/km | 8.5mm | 1800VDC | 98A |
耐火性ケーブルの記述:
A.適用:二重絶縁材、photovotaic発電所のための電子ビーム十字によってつながれるケーブル。
構造:錫メッキされた銅、toVDE0295/IEC60228を、Class5一致します
B.物質的な特性/標準:
1. 耐火性の性能:IEC60332-1.
2. 排煙:IEC61034;EN50268-2
3. 低い火の負荷:DIN51900
4. 承認:TUV2PfG 1169/08.2007 PV1-F。
5. 適用標準:UNE211 23;UNE20.460-5-52、ユート語C 32-502
適用:
、屋外のために適した関係配線の発電そして関連部品のための太陽電池パネルに適用される、特に。日光、反老化への抵抗、低い煙のハロゲンなしの炎-抑制材料を使用して、高い等級、より多くの安全。
| 名前 | PVケーブル |
| 製品の説明 | 屋内および屋外の太陽取付け、電気設置の、屋内および屋外、爆発傾向がある区域、工場の、産業および農業工業で広く利用された。 |
| 製品の機能 | ハロゲン、よい風邪、紫外線、抵抗力があるオゾンのない低い煙-抵抗力があり、天候-。 |
| 炎-抑制剤、抵抗および浸透の抵抗を切ります。 | |
| ケーブルの保護レベルのⅡのレベル。 | |
| 150の℃絶縁材として光起電ケーブルの放射によって、ハロゲン自由な炎-抑制剤は主要な原料が、ハロゲンなしを、無毒加えると同時に薄く樹脂、炎をhengjingハロゲンなし、無毒な変更されたポリエチレンはあります-抑制剤、熱安定装置、煙代理店、防腐剤を、肥料のような、含んでいませんハロゲン、重金属、リンを除去します。 | |
| それはROHSに合致し、絶縁抵抗は液浸の後で小さいです。 | |
| 電気 | 1. dcの抵抗:20の℃伝導性ワイヤー中心dcの抵抗の終了するケーブルは5.09 Ω/kmより大きくないです |
| 2. 絶縁抵抗:20 ℃のケーブルの終了する絶縁抵抗はより1014 Ω。Cmが、90 ℃の終了するケーブルの絶縁抵抗より少しより1011 Ω。Cmではないより少なくべきではないです | |
| 3. 外装の表面抵抗:終了するケーブル外装の表面の抵抗は109 Ωよりより少しべきではないです。 | |
| ケーブルの構造 | コンダクター:錫メッキされた銅線2.5、4、6、10、^ 16のmmの2 PV1 - F |
| 25、16および10、6、4、^ 2つのmmの2つのPVワイヤー | |
| 絶縁材:> 0.5mmは厚く低い煙およびハロゲン材料と、および顧客の指定限界に合います。 | |
| 外装:低い煙およびハロゲン自由で物質的な厚さ> 0.5mm。 | |
| 詳しい変数 | 周囲温度:- 40 ℃ | + 90 ℃ |
| コンダクターの最も高い温度:120 ℃ （短絡の温度200の℃の5つsを許可して下さい） | |
| 限られた電圧:AC0.6/1kv dc1.8kv。 |
（私達はまた2.5mm2の単心を、4mm2、6mm2および16mm2、また二重中心作り出します、
私に必要ならば直接相談して下さい）

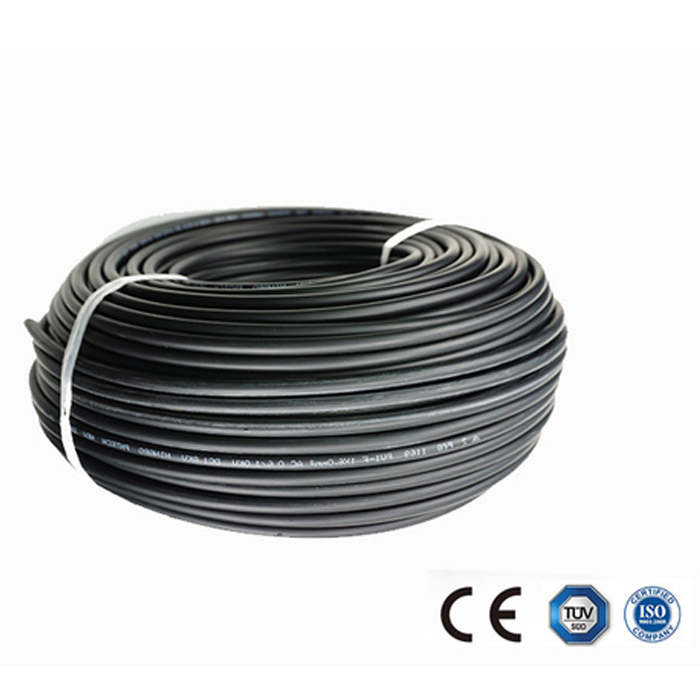

10mm2太陽ケーブルの映像
