プロダクト細部
起源の場所: 中国
証明: ISO9001/TUV/CE
モデル番号: PV1-F 1x6mm2
支払及び船積みの言葉
最小注文数量: 200m
価格: negotiable
パッケージの詳細: 200m/roll、カートンごとの400m
受渡し時間: 3-10days
支払条件: L/C、T/T
供給の能力: 1日あたりの70000m
Product name: |
Solar Cable 6mm2 |
Test voltage: |
AC 6.5KV |
Conductor: |
Tinned copper |
Cable OD: |
6.5mm |
Packing: |
200m/roll |
Temperature range: |
-40℃~+90℃ |
Product name: |
Solar Cable 6mm2 |
Test voltage: |
AC 6.5KV |
Conductor: |
Tinned copper |
Cable OD: |
6.5mm |
Packing: |
200m/roll |
Temperature range: |
-40℃~+90℃ |
缶詰銅導体 XLPE 隔熱ジャケット 太陽電線 6mm2 TUV 承認
製品説明
電気線が電子線と交差した隔熱とコーティングででき,高熱,寒冷,油,磨損,オゾン,UV,天候に強い耐性があり,火災時の反応が向上しています.ハロゲンフリー柔軟性があり 簡単に脱ぎ取れます 空間が非常に少なく 機械的に非常に頑丈で 寿命がとても長い
テクニカルデータ
温度: -40°Cから90°C
--指揮者のAWG: 12から2000AWG
導体材料:ASTM B-33とEN 60228に従って,柔らかいアニールされた缶詰の銅
-- 分離器:紙テープ
断熱材料:XLPE ハロゲンフリー 熱固定型 ポリオレフィン 柔軟性最大化のために設計された
- ジャケット材料:日光耐性PVC 黒,低煙,非ハロゲン化,炎阻害性,油,磨損,化学および日光耐性 UL 44,UL 854を満たすクロスリンク化合物
折りたたみの半径: 8×直径
商品コード番号 | サイズ (mm2) | 導体ダイア N/mm | 隔熱面 (mm) | 名目 ジャケット ダイア | 純重量/1000メートル (kg) |
PV1-F 1x1.5mm2 | 1.5 | 30/0 だった25 | 3.1 | 4.5 | 39 |
PV1-F 1x2.5mm2 | 2.5 | 49/0 だった25 | 3.6 | 4.9 | 48 |
PV1-F 1x4mm2 | 4 | 56/0 だった285 | 4.1 | 5.1 | 68 |
PV1-F 1x6mm2 | 6 | 84/0 だった285 | 4.7 | 6.1 | 88 |
PV1-F 1x10mm2 | 10 | 80/0 だった40 | 5.6 | 7.2 | 132 |
PV1-F 1x16mm2 | 16 | 126/0だった40 | 7.55 | 10.2 | 205 |
適用:
太陽光パネルに適用され,電力を発生させ,電線,接続の関連部品,特に屋外使用に適しています.太陽光への耐性,老化防止,低煙のハロゲンのない炎阻害物質を使用より高い品質で より安全です
名前 | PVケーブル |
製品説明 | 屋内・屋外太陽光装置,電気装置,屋内・屋外,爆発に易い地域,工場,工業・農業産業に広く使用されています. |
製品の特徴 | ハロゲンのない低煙,良い寒さ,紫外線,オゾン耐性,天候耐性 |
炎阻害剤 切断耐性 浸透耐性 | |
ケーブル保護レベル II | |
150°Cの太陽光ケーブルの放射線を隔熱材料として使用し,ハロゲンフリーフレームレッタントは,ハロゲンフリーで無毒な改変型ポリエチレン薄ヘンジング樹脂を主要原料として使用する.ハロゲンなし,無毒,炎阻害剤,熱安定剤,煙剤,保温剤,肥料などの除去,ハロゲン,重金属,リンゴを含まない. | |
ROHSに準拠し 浸水後 絶縁抵抗は小さい | |
電気 | 1DC抵抗: 完成したケーブルで 20 °Cの導電線コアDC抵抗は5.09 Ω/kmを超えない |
2断熱抵抗: 20 °Cでケーブルの完成した断熱抵抗は1014 Ω未満であるべきではない. Cm,90 °Cで完成したケーブルの断熱抵抗は1011 Ω未満ではない. | |
3完成したケーブルシート表面の抵抗は109 Ω未満でなければならない. | |
ケーブル構造 | 導体:缶詰の銅線 2.54つ目は6,10,16 mm2 PV1 - F |
2516 と 10, 6,4,2.5mm2 PVワイヤ | |
隔熱: > 0.5mm 厚さ,低煙とハロゲン材料で,顧客が指定した限界を満たします. | |
厚さ:低煙,ハロゲンのない材料 > 0.5mm | |
詳細なパラメータ | 環境温度: - 40 °C ~ + 90 °C |
導体の最高温度:120°C (200°Cの短路温度で5秒間許可する) | |
制限電圧 AC0.6/1kv dc1.8kv |
単核も生産しています. 単核は2.5mm2,4mm2,10mm2と16mm2です.
必要な場合は直接私に相談してください)

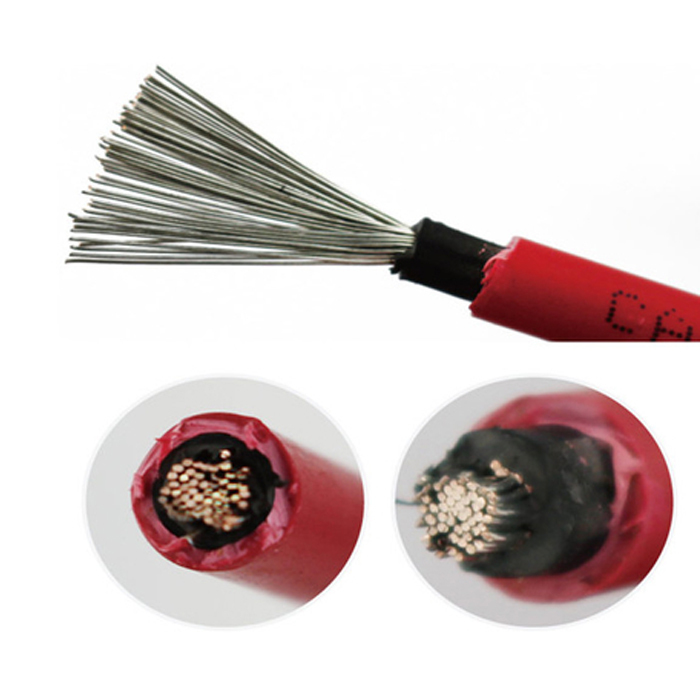

太陽光ケーブルの写真 6mm2
