プロダクト細部
起源の場所: 中国
ブランド名: As request
証明: ISO9001/TUV/CE
モデル番号: H1Z2Z2-K 1x4mm2
支払及び船積みの言葉
最小注文数量: 100m
価格: negotiable
パッケージの詳細: 100m/roll、250m/roll、カートンごとの500m
受渡し時間: 3-10DAYS
支払条件: L/C、T/T
供給の能力: 1日あたりの70000m
製品名: |
4mm2 太陽光発電システムケーブル |
指揮者: |
缶詰銅 |
梱包: |
500m/roll |
ケーブルOD: |
5.5mm |
DC電圧: |
1500V |
色: |
赤く/黒い |
製品名: |
4mm2 太陽光発電システムケーブル |
指揮者: |
缶詰銅 |
梱包: |
500m/roll |
ケーブルOD: |
5.5mm |
DC電圧: |
1500V |
色: |
赤く/黒い |
4mm2 ソーラーケーブル H1Z2Z2-K DC XLPO 屋根用太陽光発電システムケーブル
用途: | 太陽光発電システムでの使用を目的としています。これらは、自由に移動、固定、または吊り下げて設置できます。ケーブルトレイ、導管、壁の上または中に設置することもできます。 |
---|---|
導体: | 錫メッキ銅 |
絶縁: | 電子ビーム XLPE |
シース: | UV耐性 XLPE |
規格: | AS/NZS 5000.2 |
電圧: | 0.6/1 kV AC または 1.8kV DC |
梱包長: | 100m、500m |
通常動作温度: | 75℃ |
規格: | AS/NZS 5033.2012、TUV 2 Pfg 1169/08.2007 の PV1-F |
コアの色: | 単芯:赤または黒 |
シースの色: | 黒 |
動作温度: | -40℃~90℃ |
最大導体温度: | 120℃ |
耐火性能: | 単一ケーブルの垂直燃焼性:IEC60332-1 煙密度:IEC61034、EN50268-2 |
天然資源の浪費と自然への配慮の欠如により、多くの環境問題が発生しており、地球は乾燥しつつあり、人類は代替手段を探しています。代替エネルギーはすでに発見されており、太陽エネルギーと呼ばれています。徐々に太陽光発電業界は注目を集めており、時間の経過とともに価格が下がり、多くの人々が太陽エネルギーをオフィスや家の電力の代替手段と考えています。彼らはそれを安価で、クリーンで、信頼できると考えています。太陽エネルギーへの関心の高まりを背景に、錫メッキ銅、1.5mm、2.5mm、4.0mmなどからなるソーラーケーブルの需要が増加すると予想されます。ソーラーケーブルは、太陽エネルギー発電の現在の送電媒体です。それらは自然に優しく、以前のものよりもはるかに安全です。それらはソーラーパネルを相互接続しています。
技術データ
導体:撚り線錫メッキ銅
IEC 60228 クラス 5 を参照
内側絶縁:XLPE
外側ジャケット:XLPE
色:黒と赤
製品コード番号 | サイズ (mm2) | 導体径 N/mm | 絶縁径 (mm) | 公称ジャケット径 (mm) | 正味重量/1000メートル (kg) |
PV1-F 1x1.5mm2 | 1.5 | 30/0.25 | 3.1 | 4.7 | 39 |
PV1-F 1x2.5mm2 | 2.5 | 49/0.25 | 3.6 | 5.3 | 48 |
PV1-F 1x4mm2 | 4 | 56/0.285 | 4.1 | 5.8 | 68 |
PV1-F 1x6mm2 | 6 | 84/0.285 | 4.7 | 6.4 | 88 |
PV1-F 1x10mm2 | 10 | 80/0.40 | 5.6 | 7.5 | 132 |
PV1-F 1x16mm2 | 16 | 126/0.40 | 7.55 | 10.2 | 205 |
用途:
発電用のソーラーパネルおよび関連コンポーネントの配線、接続に適用され、特に屋外に適しています。日光、老化防止、低煙ハロゲンフリー難燃性材料の使用、より高いグレード、より安全。
名前 | PVケーブル |
製品の説明 | 屋内および屋外のソーラー設置、電気設置、屋内および屋外、爆発の可能性のある場所、工場、産業および農業産業で広く使用されています。 |
製品の特徴 | 低煙、ハロゲンフリー、優れた耐寒性、耐紫外線性、耐オゾン性、耐候性。 |
難燃性、耐切断性、耐貫通性。 | |
ケーブル保護レベル Ⅰ レベル。 | |
150℃の太陽光発電ケーブル放射線を絶縁材料として使用し、ハロゲンフリー難燃剤はハロゲンフリー、無毒の改質ポリエチレン薄型ヘンジジン樹脂を主原料とし、ハロゲンフリー、無毒、難燃剤、熱安定剤、煙除去剤、防腐剤などを添加しています。肥料など、ハロゲン、重金属、リンを含みません。 | |
ROHSに準拠しており、浸漬後の絶縁抵抗は小さいです。 | |
電気的 | 1. DC抵抗:完成ケーブルの20℃での導電線心DC抵抗は5.09Ω/km以下です。 |
2. 絶縁抵抗:完成ケーブルの20℃での絶縁抵抗は1014Ω・cm以上、完成ケーブルの90℃での絶縁抵抗は1011Ω・cm以上です。 | |
3. シース表面抵抗:完成ケーブルシース表面の抵抗は109Ω以上である必要があります。 | |
ケーブル構造 | 導体:錫メッキ銅線 2.5、4、6、10、16 mm2 PV1 - F |
25、16、10、6、4、2.5 mm2 PVワイヤー | |
絶縁:> 0.5mm厚の低煙およびハロゲン材料で、顧客の指定された制限を満たしています。 | |
シース:低煙およびハロゲンフリー材料の厚さ > 0.5mm。 | |
詳細なパラメータ | 周囲温度:-40℃~+90℃ |
導体の最高温度:120℃(短絡温度200℃で5秒間許容) | |
制限電圧:AC0.6/1kv dc1.8kv。 |
(2.5mm2、6mm2、10mm2、16mm2の単芯も製造しており、二重芯も製造しています。
必要に応じて直接ご相談ください)

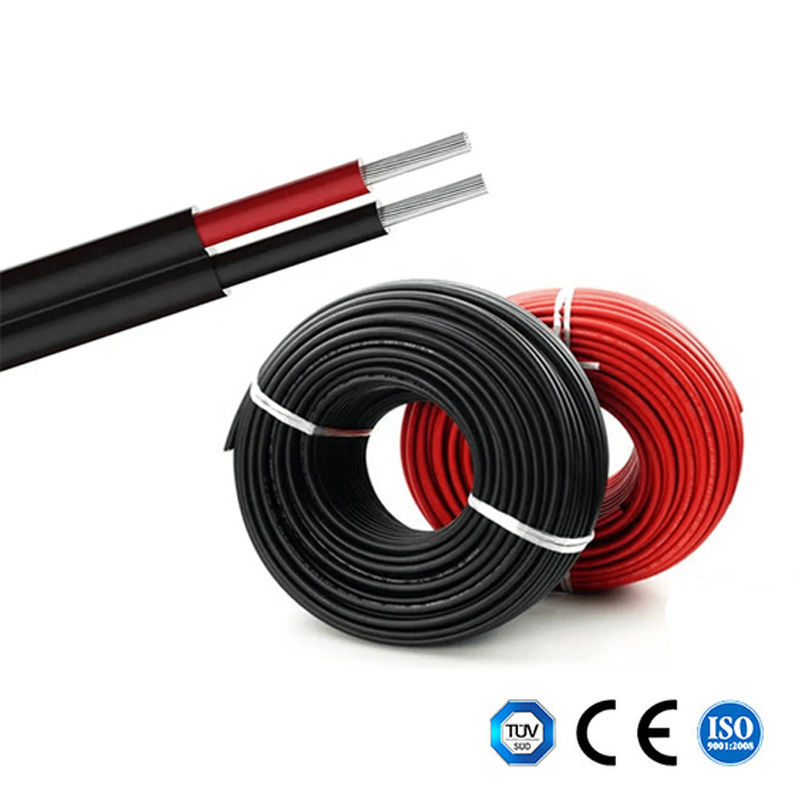

4mm2ソーラーシステムケーブルの写真
